Stativ aufstellen
• Stativ auf ebenem Boden aufstellen
• Die Klemmschraube der Fußschelle lösen.
• Die Füße auseinanderziehen, bis Stützstreben waagerecht stehen.
• Die Klemmschraube festziehen.
• Auf gleichmäßige (zentrische) Gewichtsverteilung der Last achten
• Beim Betätigen der Kurbel das Stativ festhalten

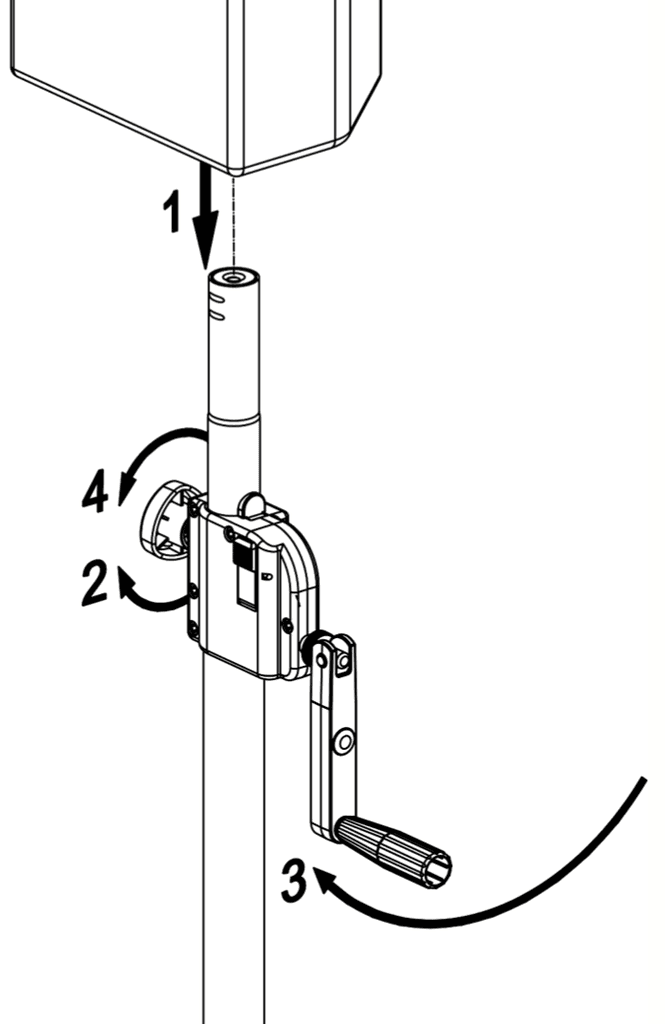

Lautsprecher hochkurbeln
✓ Das Stativ ist sicher aufgestellt.
✓ Das Stativrohr befindet sich in der unteren Endlage.
✓ Die Klemmschrauben sind festgezogen.
1. Den Lautsprecher aufsetzen.
2. Die Klemmschraube des Kurbelgehäuses lösen.
3. Die Kurbel im Uhrzeigersinn drehen, bis die gewünschte Höhe erreicht ist. Stativ mit der freien Hand stabilisieren.
4. Die Klemmschraube festziehen.

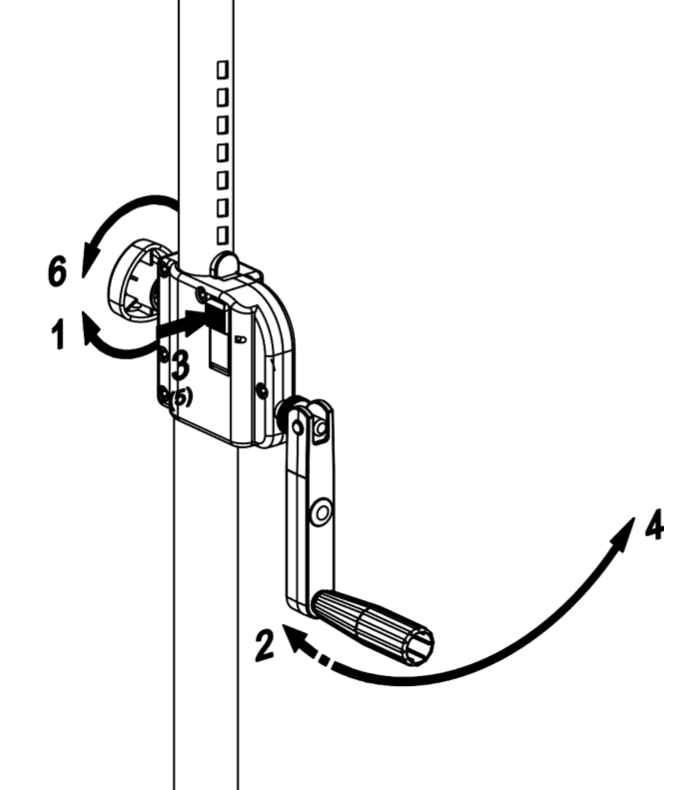

Lautsprecher absenken
1. Die Klemmschraube des Kurbelgehäuses lösen.
2. Mit einer Hand die Kurbel sichern. Mit der anderen Hand das Kurbelgehäuse sichern. Die Last leicht anheben um die Entriegelungstaste zu entlasten. Dazu Druck auf die Kurbel im Uhrzeigersinn ausüben.
3. Mit dem Daumen die Entriegelungstaste drücken.
4. Die Kurbel entgegen dem Uhrzeigersinn drehen und die Last absenken.
5. Die Entriegelungstaste loslassen.
6 Die Klemmschraube festziehen.
Fehlerliste
Stativ wackelt
Fußgestell in maximale Auslage bringen und Klemmschrauben anziehen.
Stativrohr wackelt oder fährt unter Last
Prüfen, ob die Entriegelungstaste gedrückt ist. Klemmschrauben anziehen.
Höhenverstellung schwergängig
Prüfen, ob die Klemmschraube des Kurbelgehäuses gelöst ist.
Das Stativ lässt sich nicht nach unten kurbeln
Prüfen, ob die Klemmschraube des Kurbelgehäuses gelöst ist. Die Entriegelungstaste während des Kurbelns dauerhaft gedrückt halten.
